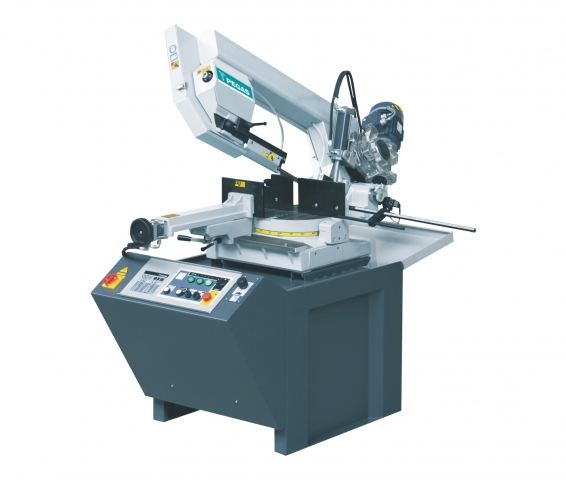

Ленточнопильный станок PEGAS 290x320 SHI-LR, а так же PEGAS 290x320 SHI-LR/SHI-LR-F представляют собой производительную, гидравлически управляемую пилу с ручной подачей материала. Она предназначена для резки сталей (включая инструментальные и нержавеющую сталь), цветных и легких металлов. Конструкторское решение пилы предусматривает ее эксплуатацию в условиях многосменного производства. В связи с этим, все несущие детали выполнены из чугуна, что обеспечивает прочность, гашение вибраций и ударов. Гидравлический центральный блок с электрическим управлением обеспечивает быструю фиксацию материала в тисках, и производит движение кронштейна пильной рамы при ее опускании и подъеме. Пила также снабжена тисками для проведения угловых распилов от -45 градусов налево до +60 градусов направо.
PEGAS 290x320 SHI-LR-F оснащен мощным электродвигателем 2,2 кВт с преобразователем частоты для бесступенчатой регуляции скорости полотна 20-100 м/мин.
Оператор нажимает кнопку старта цикла, после этого станок сам производит зажим заготовки в тисках, приводит в движение ленточное полотно, подает СОЖ, и начинает опускать вниз пильную раму. По завершению реза, консоль поднимается в верхнее положение, после чего прекращается вращение ленточного полотна и выключается подача СОЖ, тиски раскрываются. Оператор производит манипуляции с материалом.
На пульте станка отображается информация о правильном натяжении ленточного полотна и данные о степени загрузки станка, что позволяет полностью контролировать оптимальность реза непосредственно во время его выполнения.

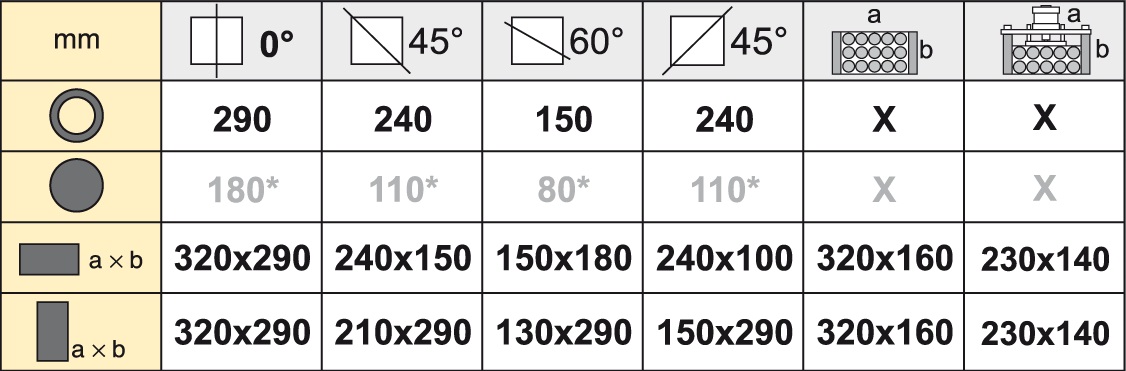

*рекомендуемые значения

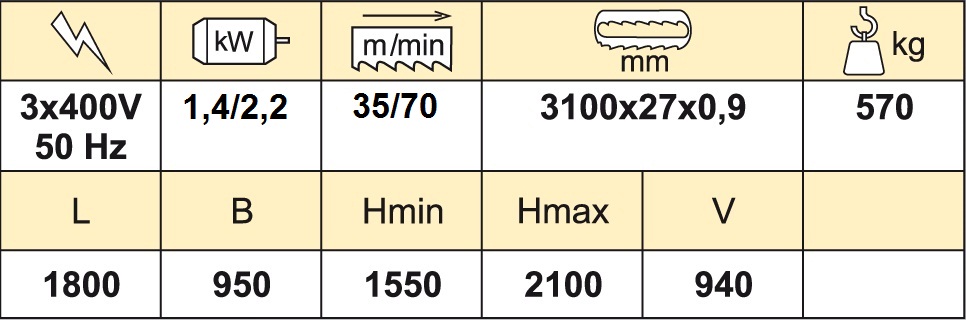

Для станка PEGAS 290x320 SHI-LR:

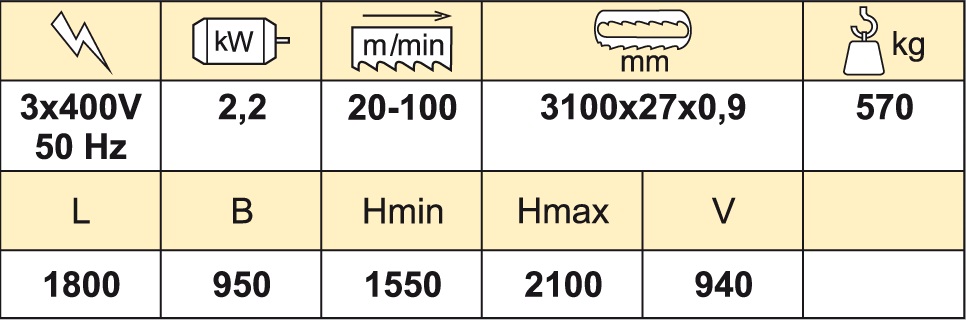

Для станка PEGAS 290x320 SHI-LR-F:
Стандартная комплектация:
- трехфазный электродвигатель 1,4/2,2 кВт
- для PEGAS 290x320 SHI-LR скорость полотна 35/70 м/мин
- для PEGAS 290x320 SHI-LR-F скорость полотна 20-100 м/мин
- система охлаждения инструмента (впрыск СОЖ в 2-х точках)
- конечный выключатель натяжения полотна
- конечный выключатель выставления рабочего положения пильной рамы
- протяжка полотна в твердосплавных направляющих
- тиски с гидравлическим управлением
- термозащита мотора против перегрузки
- предохранительный автомат электрического тока
- управление 24 В
- упор для ограничения длины отрезаемой заготовки до 1000 мм
- полотно 3100х27х0,9 М42 – 1шт
- набор ключей для обслуживания

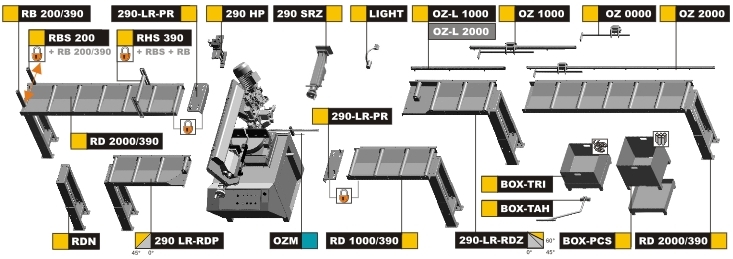

Принадлежности:
|
290-PUD |
цифровой индикатор настроенного угла на пульте управления |
|
290 SRZ |
тиски за зоной резки |
|
290-HP |
гидравлический верхний прижим |
|
290-RTS |
регуляция давления тисков |
|
240-RTR |
регуляция давления консоли |
|
290-DPP |
автоматический ограничитель хода верхней позиции |
|
BOX-PCS |
ящик для отрезанных заготовок вкл. стекание СОЖ в водонепроницаемый резервуар |
|
BOX-TRI |
ящик для стружки вкл. стекание СОЖ в водонепроницаемый резервуар |
|
BOX-TAH |
приспособление для манипуляции с BOX-PCS и BOX-TRI |
|
LIGHT L1 |
освещение зоны реза – галогенная лампа |
|
MINI LUBE |
безотходная система смазки |
|
290-LR-RDP |
подающий присоединяющий рольганг RD для угловых разрезов, длина 1000 мм, ширина роликов 390 мм, грузоподъемность 200 кг/м, вкл. регулируемую стойку |
|
290-LR-RDZ |
приёмный присоединяющий рольганг RD для угловых разрезов, длина 1000 мм, ширина роликов 390 мм, грузоподъемность 200 кг/м, вкл. регулируемую стойку |
|
RD 1000/390 |
усиленный рольганг, длина 1000 мм, ширина роликов 390 мм, грузоподъемность 200 кг/м, вкл. регулируемую стойку |
|
RD 2000/390 |
усиленный рольганг, длина 2000 мм, ширина роликов 390 мм, грузоподъемность 200 кг/м, вкл. регулируемую стойку |
|
RB 200 |
боковой опорный ролик неподвижный, высота 200 мм, монтируется к рольгангу RD |
|
RBS 200/390 |
боковой опорный ролик подвижный - для пакетов, высота 200 мм, поставляется только с роликом RB |
|
RHS 390 |
горизонтально налаживаемый ролик, шириной 390 мм, поставляется только с RB+RBS |
|
290-LR-PR |
консоль для присоединения рольганга RD прямо к станку.
Внимание: Настоящая комплектация не позволяет производить резку под углом!!! |
|
OZ 1000 |
механическое отмеривание с линейкой OZ 1000 мм, для рольганга RD |
|
OZ 2000 |
механическое отмеривание с линейкой OZ 2000 мм, для рольганга RD |
|
OZ 3000 |
механическое отмеривание с линейкой OZ 3000 мм, для рольганга RD |
|
OZ 4000 |
механическое отмеривание с линейкой OZ 4000 мм, для рольганга RD |
|
OZ 5000 |
механическое отмеривание с линейкой OZ 5000 мм, для рольганга RD |
|
OZ 6000 |
механическое отмеривание с линейкой OZ 6000 мм, для рольганга RD |
|
OZD 1000 |
механический упор жесткий с цифровым показателем заданной длины, длина 1000 мм |
|
OZD 2000 |
механический упор жесткий с цифровым показателем заданной длины, длина 2000 мм |
|
OZD 3000 |
механический упор жесткий с цифровым показателем заданной длины, длина 3000 мм |
|
OZD 4000 |
механический упор жесткий с цифровым показателем заданной длины, длина 4000 мм |
|
OZD 5000 |
механический упор жесткий с цифровым показателем заданной длины, длина 5000 мм |
|
OZD 6000 |
механический упор жесткий с цифровым показателем заданной длины, длина 6000 мм |
|
OZ 0000 |
дополнительный подвижный упор для OZ |
|
RDN |
самостоятельная стойка для RD |
|
R290 |
опорный ролик, налаживаемая высота, ширина 290мм, грузоподъемность 200 кг |
|
290-LR-RDTР |
подающий присоединяющий рольганг для угловых разрезов, длина 1000 мм, ширина роликов 290 мм, грузоподъемность 100 кг/м |
|
290-LR-RDTZ |
приемный присоединяющий рольганг для угловых разрезов, длина 1000 мм, ширина роликов 290 мм, грузоподъемность 100 кг/м |
|
350-RDT 1000/450 |
тяжелый рольганг, длина 1000 мм, ширина 450 мм, грузоподъемность 1000 кг/м |
|
350-RDT 2000/450 |
тяжелый рольганг, длина 2000 мм, ширина 450 мм, грузоподъемность 1000 кг/м |
|
350-RB |
боковой опорный ролик неподвижный, высота 200 мм, монтируется к рольгангу RD |
|
350-RBS |
боковой опорный ролик подвижный - для пакетов, высота 200 мм, поставляется только с роликом RB |
|
OZР 1000 |
механическое отмеривание с линейкой OZ 1000 мм. Если в модуле находится больше чем один рольганг, измерительная система прикрепляется только на последний рольганг. На остальные рольганги надо использовать OZ-L |
|
OZР 2000 |
механическое отмеривание с линейкой OZ 2000 мм. Если в модуле находится больше чем один рольганг, измерительная система прикрепляется только на последний рольганг. На остальные рольганги надо использовать OZ-L |
|
OZP-D 1000 |
отмеривание ОZ с цифровым устройством для отмеривания длины 1000мм |
|
OZP-D 2000 |
отмеривание ОZ с цифровым устройством для отмеривания длины 2000мм |
|
OZP-L |
удлиняющий сегмент отмеривания OZP на 1000мм |
|
OZD-L |
удлиняющий сегмент отмеривания OZD на 1000мм |
|
290-QPARTS |
набор расходных запчастей (6шт. твердосплавных пластин LNKW 19-1198000,HF10, 6шт. винт твердосплавных пластин US14, 4шт. подшипник 6000 2RS, 10шт. очистительная щетка 240-CK) |
|
290-NAV |
руководство по обслуживанию в печатном виде |
|
PAL1 |
упаковка на поддоне 1,2x2 м |
|
OBAL1 |
упаковка в деревянном ящике 1,2x2 м |
ТЕХНИЧЕСКИЕ ДАННЫЕ PEGAS 290x320 SHI-LR / PEGAS 290x320 SHI-LR-F -
|
