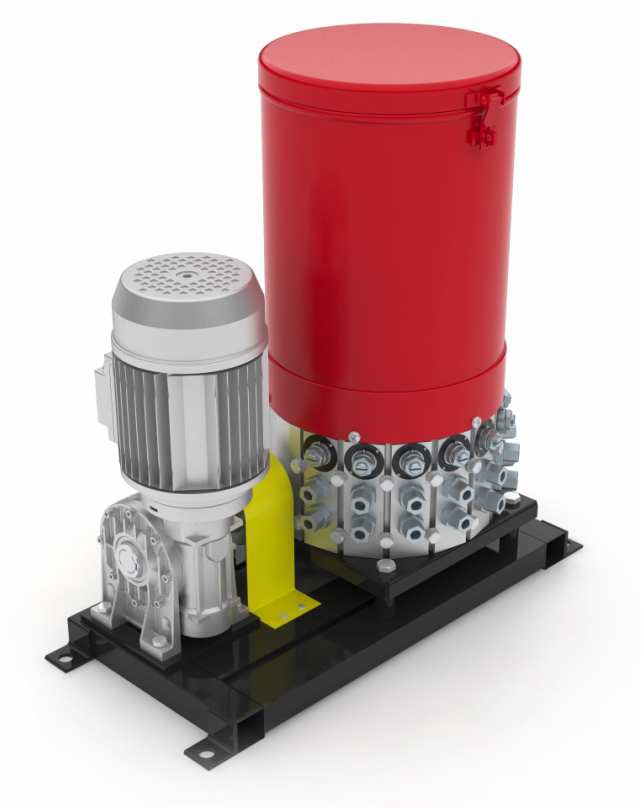

Смазочное устройство UV
Модели смазочных устройств UV предназначены для центральной смазки станков с малым количеством смазываемых мест пластическим смазочным материалом или маслом, у
которых противодавление смазываемых мест, включая смазывающие трубки, не превышает 20 МПа. Устройства имеют собственный резервуар для смазочного материала.
|

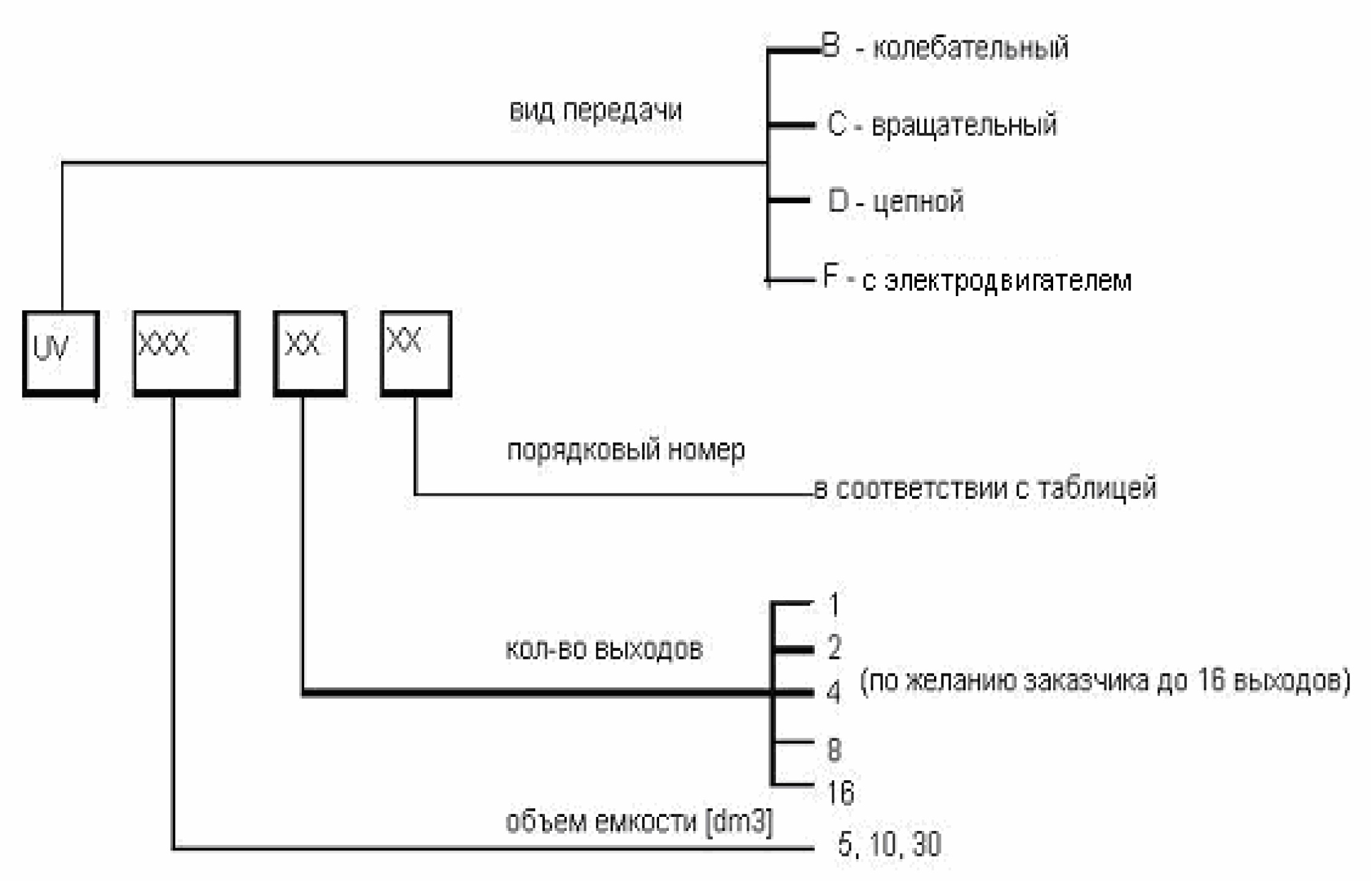

Типовое обозначение |
|
ТИП |
|
Соотношение |
Положение привода |
Напр. Оборотов оси |
Электромотор |
|
1:15 |
1:30 |
1:3,5 |
1:8 |
СЛЕВА |
СПРАВА |
ЛЕВЫЙ |
ПРАВЫЙ |
220В |
380В |
500В |
|
UVC |
01 |
Х |
|
|
|
Х |
|
Х |
Х |
|
|
|
|
02 |
Х |
|
|
|
|
Х |
Х |
Х |
|
|
|
|
03 |
|
Х |
|
|
Х |
|
Х |
Х |
|
|
|
|
04 |
|
Х |
|
|
|
Х |
Х |
Х |
|
|
|
|
UVF |
01 |
Х |
|
|
|
Х |
|
Х |
Х |
|
Х |
|
|
02 |
Х |
|
|
|
Х |
|
Х |
Х |
Х |
|
|
|
03 |
Х |
|
|
|
Х |
|
Х |
Х |
|
|
Х |
|
UVB |
01 |
|
|
Х |
|
Х |
|
Х |
|
|
|
|
|
02 |
|
|
Х |
|
Х |
|
|
Х |
|
|
|
|
03 |
|
|
Х |
|
|
Х |
Х |
|
|
|
|
|
04 |
|
|
Х |
|
|
Х |
|
Х |
|
|
|
|
05 |
|
|
|
Х |
Х |
|
Х |
|
|
|
|
|
06 |
|
|
|
Х |
Х |
|
|
Х |
|
|
|
|
07 |
|
|
|
Х |
|
Х |
Х |
|
|
|
|
|
08 |
|
|
|
Х |
|
Х |
|
Х |
|
|
|
|
UVD |
01 |
|
|
Х |
|
Х |
|
Х |
|
|
|
|
|
02 |
|
|
Х |
|
Х |
|
|
Х |
|
|
|
|
03 |
|
|
Х |
|
|
Х |
Х |
|
|
|
|
|
04 |
|
|
Х |
|
|
Х |
|
Х |
|
|
|
|
05 |
|
|
|
Х |
Х |
|
Х |
|
|
|
|
|
06 |
|
|
|
Х |
Х |
|
|
Х |
|
|
|
|
07 |
|
|
|
Х |
|
Х |
Х |
|
|
|
|
|
08 |
|
|
|
Х |
|
Х |
|
Х |
|
|
|
|
09 |
Х |
|
|
|
Х |
|
Х |
|
|
|
|
|
10 |
Х |
|
|
|
Х |
|
|
Х |
|
|
|
|
11 |
Х |
|
|
|
|
Х |
Х |
|
|
|
|
|
12 |
Х |
|
|
|
|
Х |
|
Х |
|
|
|
|
13 |
|
Х |
|
|
Х |
|
Х |
|
|
|
|
|
14 |
|
Х |
|
|
Х |
|
|
Х |
|
|
|
|
15 |
|
Х |
|
|
|
Х |
Х |
|
|
|
|
|
16 |
|
Х |
|
|
|
Х |
|
Х |
|
|
|
|
Максимальное рабочее давление |
16 МПа |
|
Номинальное давление |
20 МПа |
|
Подаваемое количество на 1 подъем и на 1 вывод при противодавлении 16 МПА, при 10 подъемах за мин. и использовании пластического смазывающего материала |
0,2 - 0,25 см3
(в зависимости от вида смазочного материала) |
|
Диапазон настройки дозы подъемом поршня |
0 - 100 % |
|
Используемый диапазон настройки дозы подъемом поршня |
30 -100 % |
|
Рекомендуемое количество подъемов поршня (обороты главного вала) |
4 - 10 мин-1 |
|
Объем резервуара |
5, 10, 30 дм3 |
|
Количество выводов |
1, 2, 4, 8, 16 |
|
Внутренний резьбовой переход на привод:
- B – колебательный
- C – вращательный
- D – цепной
- F – с электродвигателем |
1 : 3,5 1 : 8
1 : 15 1 : 30
1 : 3,5 1 : 8 1 : 15 1 : 30
1 : 15 |
|
Мощность двигателя |
550 Вт (220 В, 380 В, 500 В)50 Гц |
|
Выводы для трубки – внешний диаметр |
10 мм |
|
Угол отклонения рычага у колебательного привода |
5 - 60° |
|
Рабочее положение |
вертикальная (под углом только по договоренности) |
|
Температура окружающей среды |
от -20 до +55°C |
|
