PEGAS 510x510 HERKULES X-CNC ТЕХНИЧЕСКИЕ ДАННЫЕ

Ленточнопильный станок PEGAS 510x510 HERKULES X-CNC предназначен для высокопроизводительной резки практически всех металлов, используемых в современном машиностроении. Автоматический двухстоечный ленточнопильный станок способен разрезать с высокой скоростью как сплошной прокат и поковки большого диаметра, так и трубы и профильные заготовки. Жесткость конструкции позволяет применять данный станок в основных производствах металлургических заводов, заготовительных участках предприятий, использующих труднообрабатываемые материалы, а также цеха с потребностью высокой производительности на единицу оборудования. Это обусловлено тем, что лишь двухстоечные станки могут успешно работать с биметаллическими и твердосплавными пилами.

Станок оснащен процессорным блоком управления с устройством оценки параметров распила, сообщениями о возникших ошибках и диагностикой поломок. Язык управления и программирования – русский. Гидравлический центральный блок с электрическим управлением обеспечивает фиксацию материала, движение подающих тисков, движение кронштейна.

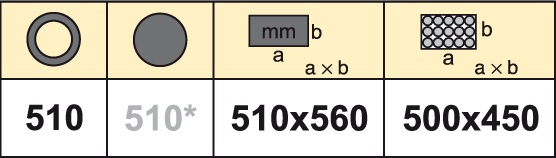

* рекомендуемые значения



Стандартное оснащение:
  • станина с баком для охлаждающей жидкости
  • трехфазный мотор с преобразователем частоты
  • система охлаждения
  • гидравлический блок
  • конечный выключатель натяжения полотна
  • конечный выключатель выставления рабочего положения рамы
  • твердосплавные направляющие полотна
  • гидравлическая натяжка полотна (гидроцилиндром)
  • шкивы из чугуна
  • тиски с гидравлическим управлением перед зоной распила
  • термозащита мотора против перегрузок
  • предохранительный автомат электрического тока
  • цифровой амперметр, показывающий усилие подачи рамы
  • напряжение управления 24 V

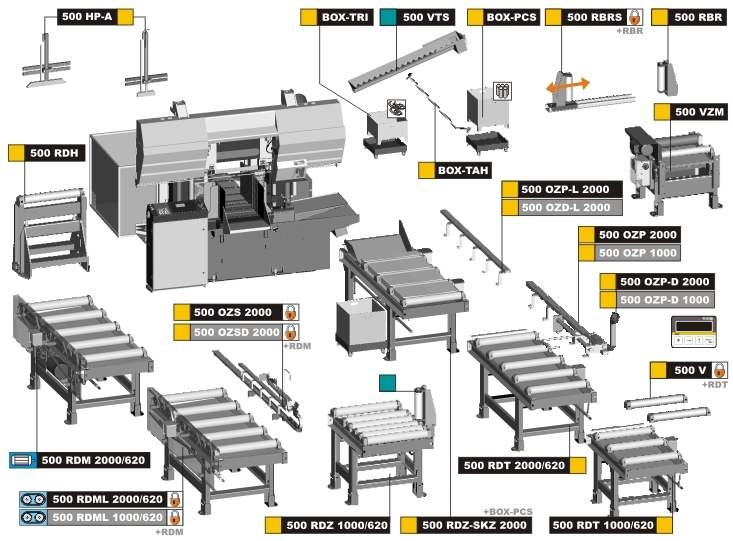

Принадлежности:

LIGHT

освещение зоны реза – галогенная лампа

VTS

винтовой транспортёр стружки

510-PKS

привод питателя шариковинтовой парой

510-ATB

точная подача заготовки в зону резки

510-АВР

автоматическая бесконтактная наладка рабочей позиции

510-CMU

отброс кулачков тисков при откидыванию пильного полотна вверх

510-KKR

проверка перпендикулярности разреза

BOX-PCS

ящик для срезанных штук вкл. стекания СОЖ в водонепроницаемый резервуар

BOX-TRI

ящик для стружки вкл. стекания СОЖ в водонепроницаемый резервуар

BOX-TAH

приспособление для манипуляции с BOX-PCS и BOX-TRI

510-HP-А

гидравлический вертикальный прижим для резки пакетов

MINI LUBE

безотходная система смазки

LASER LINE

отображение лини реза на заготовке лазерной полоской

500-RDZ 1000/620

специальный выходной роликовый стол, с желобом, предотвращающий утечку эмульсии на пол. Ширина роликов 620 мм, длина 1000 мм, 6 роликов, несущая способность 1000 кг/м. Также один вертикальный ролик RBR

500-RDР-SKZ 2000/620

усиленный выходной выходной роликовый стол со сдвигом материала позади реза и с желобом, предотвращающий утечку эмульсии на пол. Ширина роликов 620 мм, длина 2000 мм, 6 роликов, несущая способность 1000 кг/м. Вспомогательными элементами роликового конвейера является комплект накладных пластин – заполнение между роликами

500-RDT 1000/620

усиленный приемный или подающий рольганг, длина 1000 мм, ширина 620 мм, грузоподъёмность 1000 кг/м

500-RDT 2000/620

усиленный приемный или подающий рольганг, длина 2000 мм, ширина 620 мм, грузоподъёмность 1000 кг/м

500-RDM-2000/620

ведомый (мотор+преобразователь) тяжёлий рольганг, ширина роликов 620 мм, длина 2000 мм, грузоподъёмность 1000 кг/м

500-RDML 1000/620

удлиняющий сегмент, присоединяемый к RDM 2000/620

500-RDML 2000/620

удлиняющий сегмент, присоединяемый к RDM 2000/620

500-VZM

ролик, приводимый электродвигателем, можем гидравлически поднимать материал выше уровня других роликов. Длина 900мм, ширина 450мм. Служит соединительной частью роликовых конвейеров или при соединении роликового конвейера со станком. В системе не используются ролики с цепным приводом, нет опасности растяжения цепи. Управление роликом не зависит от управления станком, ролик имеет собственную систему управления

500-RDH

независимый упорный ролик, настраиваемый по высоте, грузоподъемностью 1000 кг

500 V

ролик рольганга RDT, вставной в зазоры

400-RBR

боковой опорный ролик неподвижный, высота 500 мм. Крепится к RDT рольгангу

400-RBRS

боковой опорный ролик подвижный - для пакетов, высота 500 мм. Крепится к RDT рольгангу

OZP 1000

устройство для отмеривания заготовки, ручная настройка упора с показанием на стальной линейке 1000 мм, устанавливается на рольганг

OZP 2000

устройство для отмеривания заготовки, ручная настройка упора с показанием на стальной линейке 2000 мм, устанавливается на рольганг

OZP-D 1000

цифровое устройство для отмеривания 1000 мм, ручная настройка упора

OZP-D 2000

цифровое устройство для отмеривания 2000 мм, ручная настройка упора

OZS 2000

электромеханический упор для употребления с рольгангом RDM длины 2000 мм. Материал после контакта с мелким упором переключит в медленную подачу и после доезда на размер выключит привод. Длина 2000 мм. Измерение длины масштабом и отметкой.

OZS-D 2000

электромеханический упор для употребления с рольгангом RDM длины 2000 мм. Материал после контакта с мелким упором переключит в медленную подачу и после доезда на размер выключит привод. Длина 2000 мм. Цифровое изображение заданной длины

OZP-L

удлиняющий сегмент упора OZP-2000 на 2000мм

OZD-L

удлиняющий сегмент упора OZD-2000 на 2000мм

500-OZK

удленение рольганга для установки OZP

500-QPARTS

комплект ЗИП

500-NAV

руководство по обслуживанию в печатном виде

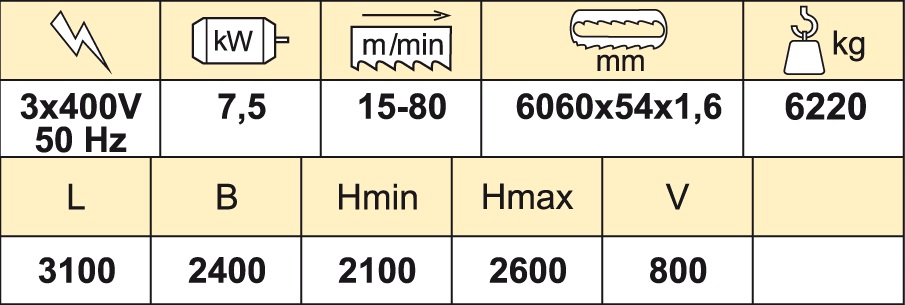

ТЕХНИЧЕСКИЕ ДАННЫЕ PEGAS 510х510 HERKULES X -
