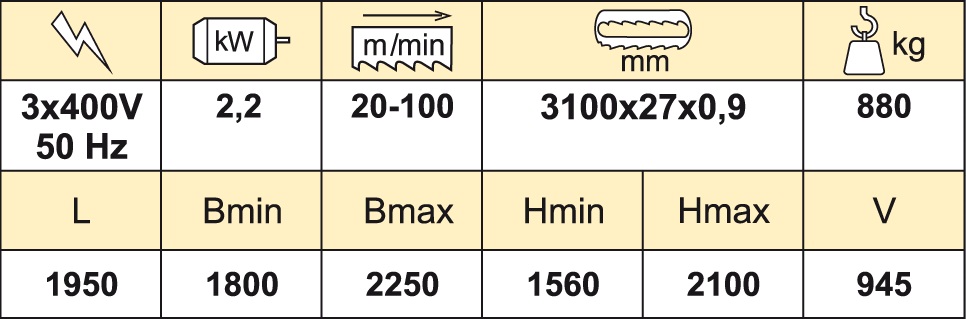

PEGAS 290x290 X-CNC-LR-1500-F ТЕХНИЧЕСКИЕ ДАННЫЕ

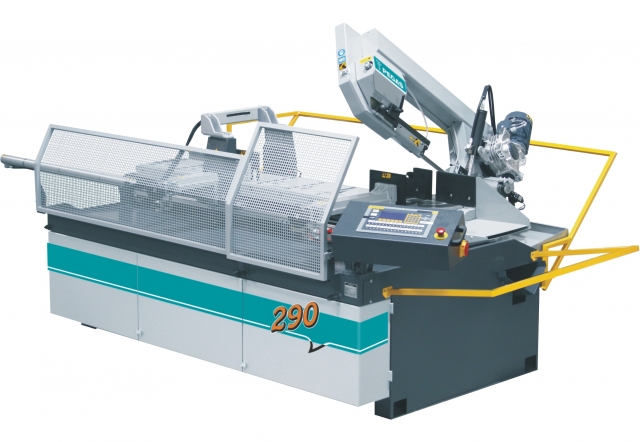

Автоматический ленточнопильный станок PEGAS 290x290 X-CNC-LR-1500-F представляет собой производительную, гидравлически управляемую автоматическую пилу с ЧПУ (с возможностью подачи материала). Станок предназначен для резки сталей (включая инструментальные и нержавеющие стали), цветных и легких металлов. Станок также снабжен тисками для проведения угловых распилов от -45 градусов налево и до +60 градусов направо.

"Модификация «X-CNC» в основном исполнении предлагает 64-ти битовую систему управления. Система управления обеспечивает электронно-управляемую автоматическую регуляцию подачи консоли в резание в зависимости от сопротивления резания, электронную настройку верхнего и нижнего положения консоли, измерение скорости подачи в резание и управление коротким ходом неподвижного кулачка тисков при движении заготовки. Конструкторское решение пилы предусматривает ее эксплуатацию при нагрузках в условиях многосменного производства. В связи с этим все несущие детали выполнены из чугуна, что обеспечивает прочность, гашение вибраций и ударов. Длина хода подающих тисков за один цикл перемещения составляет 520 мм, выбор числа подач и числа штук изделий производится с электронной панели.

Оборудование оснащено процессорным блоком управления с устройством оценки параметров распила, сообщениями о возникших ошибках и диагностикой поломок. Язык управления и программирования – русский. Гидравлический центральный блок с электрическим управлением обеспечивает фиксацию материала, движение подающих тисков, движение кронштейна. Подающие тиски движутся по шлифованным рейкам с помощью шарикоподшипников.

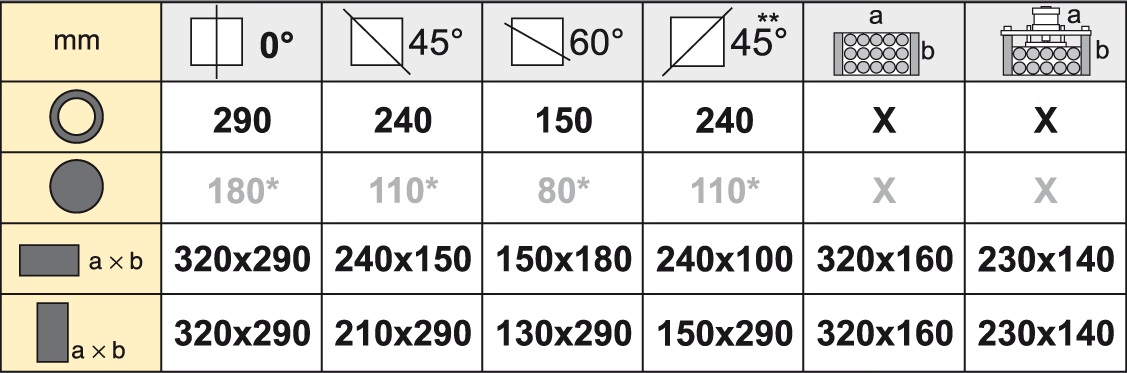

* рекомендуемые значения



Стандартное оснащение:
  • трехфазный электродвигатель
  • скорость полотна 20-100 м/мин
  • система охлаждения инструмента (впрыск СОЖ в 2-х точках)
  • конечный выключатель натяжения полотна
  • конечный выключатель выставления рабочего положения пильной рамы
  • протяжка полотна в твердосплавных направляющих
  • тиски с гидравлическим управлением
  • термозащита мотора против перегрузки
  • предохранительный автомат электрического тока
  • скольжение отрезанных заготовок
  • управление 24 V
  • полотно3100х27х0,9 М42 – 1шт
  • набор ключей для обслуживания

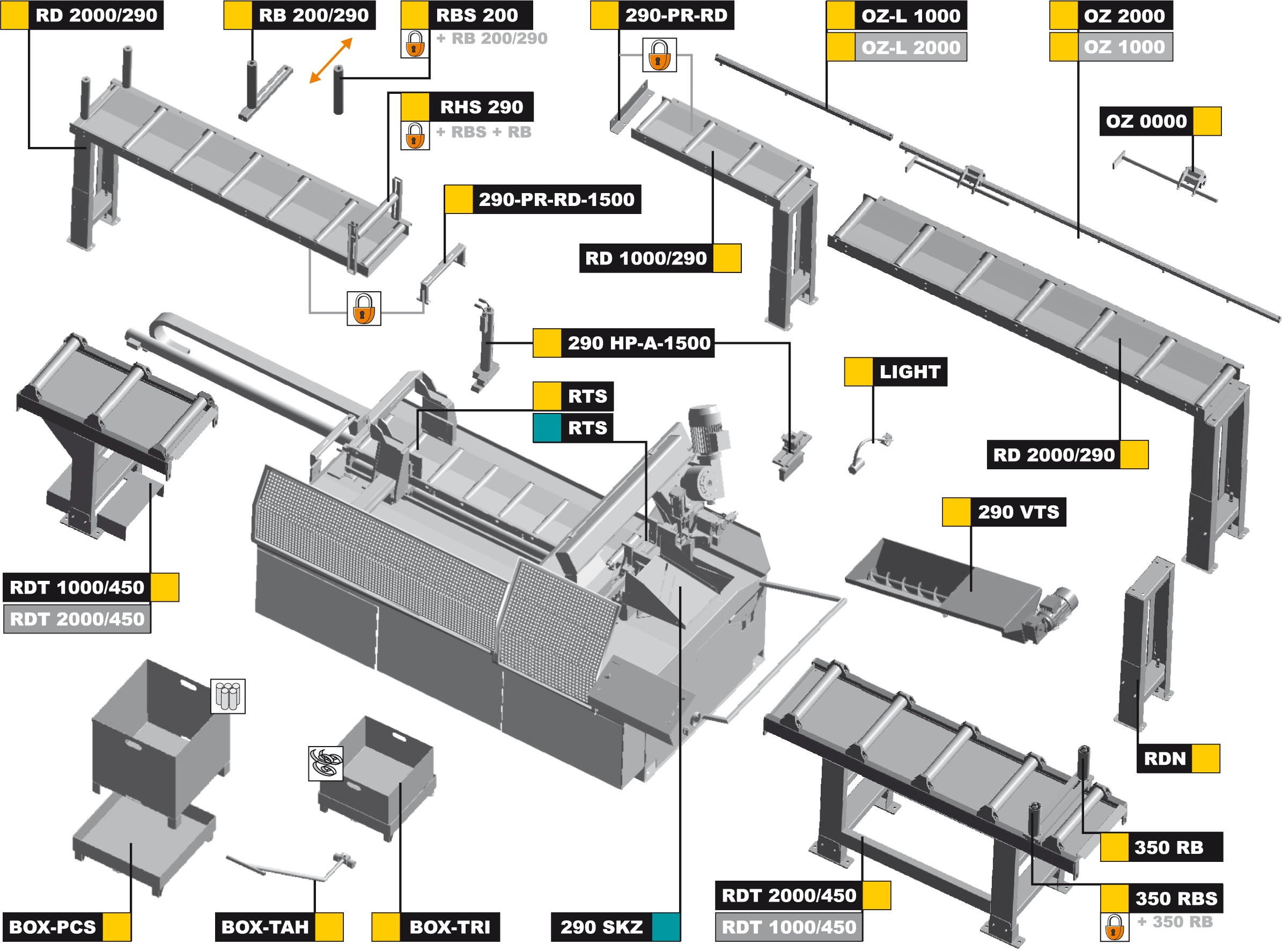

Принадлежности:



290-PUD

цифровой индикатор настроенного угла резки на пульте управления

290 SRZ

тиски за зоной резки

290-HP-A

гидравлический вертикальный прижим - содержит 2 шт. для основных и подающих тисков

290-RTS-A

регуляция давления тисков - содержит 2 шт.

290-VTS

винтовой транспортёр стружки

290-DPP

автоматический ограничитель хода верхней позиции

BOX-PCS

ящик для отрезанных заготовок вкл. стекание СОЖ в водонепроницаемый резервуар

BOX-TRI

ящик для стружки вкл. стекание СОЖ в водонепроницаемый резервуар

BOX-TAH

приспособление для манипуляции с BOX-PCS и BOX-TRI

LIGHT L1

освещение зоны реза – галогенная лампа

MINI LUBE

безотходная система смазки

290-LR-RDZ

приёмный присоединяющий рольганг RD для угловых разрезов, длина 1000 мм, ширина роликов 390 мм, грузоподъемность 200 кг/м, включая регулируемую опору

RD 1000/290

усиленный рольганг, длина 1000 мм, ширина роликов 290 мм, грузоподъемность 200 кг/м, включая регулируемую опору

RD 2000/290

усиленный рольганг, длина 1000 мм, ширина роликов 290 мм, грузоподъемность 200 кг/м, включая регулируемую опору

RB 200

боковой опорный ролик неподвижный, высота 200 мм

RBS 200/290

боковой опорный ролик подвижный - для пакетов, высота 200 мм, (работает только с роликом RB)

RHS 290

горизонтально налаживаемый ролик, шириной 290 мм, (работает только с RB+RBS)

OZ 1000

механическое отмеривание с линейкой OZ 1000 мм, для рольганга RD

OZ 2000

механическое отмеривание с линейкой OZ 2000 мм, для рольганга RD

OZ 3000

механическое отмеривание с линейкой OZ 3000 мм, для рольганга RD

OZ 4000

механическое отмеривание с линейкой OZ 4000 мм, для рольганга RD

OZ 5000

механическое отмеривание с линейкой OZ 5000 мм, для рольганга RD

OZ 6000

механическое отмеривание с линейкой OZ 6000 мм, для рольганга RD

OZD 1000

механический упор жёсткий с цифровым показателем заданной длины, длина 1000 мм

OZD 2000

механический упор жёсткий с цифровым показателем заданной длины, длина 2000 мм

OZD 3000

механический упор жёсткий с цифровым показателем заданной длины, длина 3000 мм

OZD 4000

механический упор жёсткий с цифровым показателем заданной длины, длина 4000 мм

OZD 5000

механический упор жёсткий с цифровым показателем заданной длины, длина 5000 мм

OZD 6000

механический упор жёсткий с цифровым показателем заданной длины, длина 6000 мм

OZ 0000

дополнительный подвижный упор для OZ

RDN

самостоятельная стойка для RD

R290

опорный ролик, регулируемая высота, ширина 290мм, грузоподъемность 200 кг

290-LR-RDTZ

приёмный присоединяющий рольганг для угловых разрезов, длина 1000 мм, ширина роликов 290 мм, грузоподъемность 100 кг/м

350-RDT 1000/450

тяжелый рольганг, длина 1000 мм, ширина 450 мм, грузоподъемность 1000 кг/м

350-RDT 2000/450

тяжелый рольганг, длина 2000 мм, ширина 450 мм, грузоподъемность 1000 кг/м

350-RB

боковой опорный ролик неподвижный, высота 200 мм, монтируется к рольгангу RD

350-RBS

боковой опорный ролик подвижный - для пакетов, высота 200 мм, работает только с роликом RB

OZР 1000

механическое отмеривание с линейкой OZ 1000 мм. Если в модуле находится более чем один рольганг, измерительная система прикрепляется только на последний рольганг. На остальные рольганги необходимо использовать OZ-L

OZР 2000

механическое отмеривание с линейкой OZ 2000 мм. Если в модуле находится более чем один рольганг, измерительная система прикрепляется только на последний рольганг. На остальные рольганги необходимо использовать OZ-L

OZP-D 1000

линейка ОZ с цифровым устройством для отмеривания длины 1 м

OZP-D 2000

линейка ОZ с цифровым устройством для отмеривания длины 2 м

OZP-L

удлиняющий сегмент линейки OZP на 1000 мм

OZD-L

удлиняющий сегмент линейки OZD на 1000 мм

290-QPARTS

набор расходных запчастей (6шт. твердосплавных пластин LNKW 19-1198000, HF10, 6шт. винт твердосплавных пластин US14, 4шт. подшипник 6000 2RS, 10шт. очистительная щетка 240-CK)

290-NAV

руководство по обслуживанию в печатном виде

PAL2

упаковка на поддоне 2,4x2,4 м

OBAL2

упаковка в деревянном ящике 2,4x2,4 м
