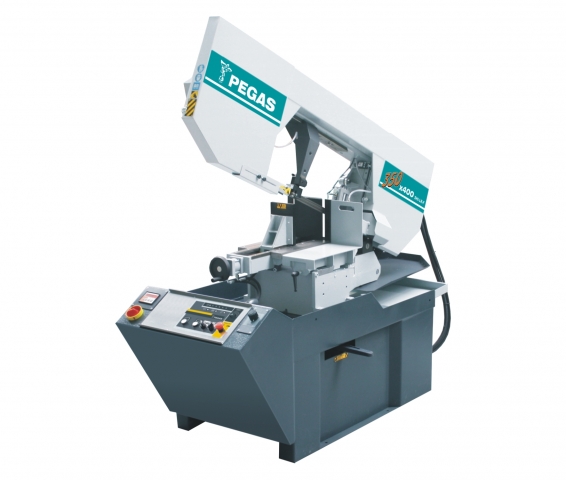

Ленточнопильный станок PEGAS 350x400 SHI-LR-F представляет собой производительную, гидравлически управляемую пилу с ручной подачей материала. Она предназначена для резки сталей (включая инструментальные и нержавеющую сталь), цветных и легких металлов. Конструкторское решение пилы предусматривает ее эксплуатацию в условиях многосменного производства. В связи с этим, все несущие детали выполнены из чугуна, что обеспечивает прочность, гашение вибраций и ударов. Гидравлический центральный блок с электрическим управлением обеспечивает быструю фиксацию материала в тисках, и производит движение кронштейна пильной рамы при ее опускании и подъеме. Станок также снабжен тисками для проведения угловых распилов от -60 градусов налево до +45 градусов направо.
Оператор нажимает кнопку старта цикла, после этого станок сам производит зажим заготовки в тисках, приводит в движение ленточное полотно, подает СОЖ, и начинает опускать вниз пильную раму. По завершению реза, консоль поднимается в верхнее положение, после чего прекращается вращение ленточного полотна и выключается подача СОЖ, тиски раскрываются. Оператор производит манипуляции с материалом.
На пульте станка отображается информация о правильном натяжении ленточного полотна и данные о степени загрузки станка, что позволяет полностью контролировать оптимальность реза непосредственно во время его выполнения.

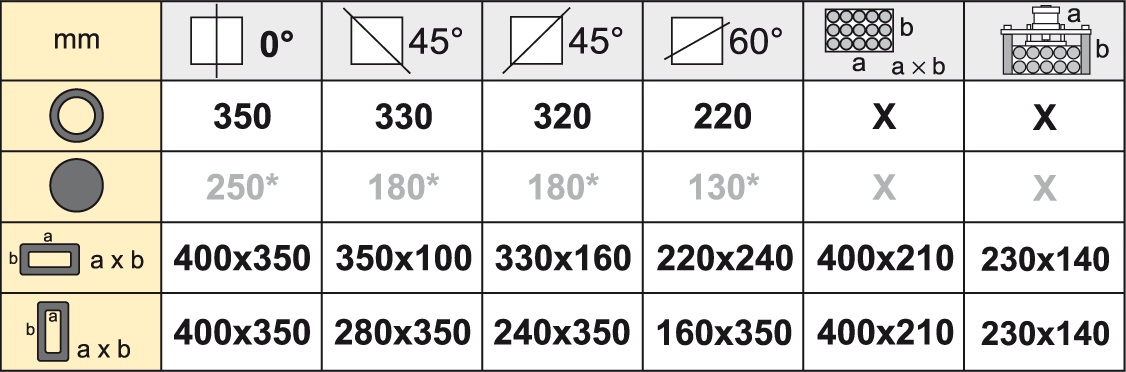

*рекомендуемые значения

Стандартная комплектация:
- трехфазный электродвигатель 3.0 кВт
- скорость полотна - бесступенчатое регулирование 20-100 м/мин
- система охлаждения инструмента (впрыск СОЖ в 2-х точках)
- конечный выключатель натяжения полотна
- конечный выключатель выставления рабочего положения пильной рамы
- протяжка полотна в твердосплавных направляющих
- тиски с гидравлическим управлением
- термозащита мотора против перегрузки
- предохранительный автомат электрического тока
- управление 24 В
- полотно 4520х34х1,1 М42 – 1шт
- набор ключей для обслуживания

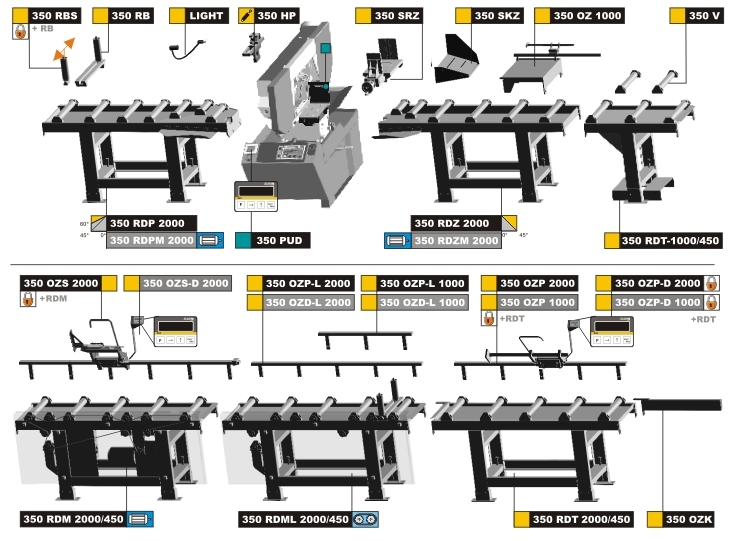

Принадлежности:
|
350 SRZ |
гидравлические тиски за зоной резки |
|
350-HP |
гидравлический вертикальный прижим для резки пакетов |
|
350-RTS |
регуляция давления тисков |
|
350-SKZ |
скольжение для отрезанных заготовок |
|
350-SKV |
передвижной борт скольжения для отрезанных заготовок (поставляется только в сочетании с 350-SKZ) |
|
BOX-PCS |
ящик для отрезанных заготовок вкл. стекание СОЖ в водонепроницаемый резервуар |
|
BOX-TRI |
ящик для стружки вкл. стекание СОЖ в водонепроницаемый резервуар |
|
BOX-TAH |
приспособление для манипуляции с BOX-PCS и BOX-TRI |
|
LIGHT L1 |
освещение зоны реза – галогенная лампа |
|
MINI LUBE |
безотходная система смазки |
|
350-RDT 1000/450 |
тяжелый рольганг, длина 1000 мм, ширина 450 мм, грузоподъемность 1000 кг/м |
|
350-RDT 2000/450 |
тяжелый рольганг, длина 2000 мм, ширина 450 мм, грузоподъемность 1000 кг/м |
|
350-RDM 2000/450 |
ведомый тяжелый рольганг, ширина роликов 450 мм, длина 2000 мм, грузоподъемность 1000 кг/м |
|
350-RDML 2000/450 |
ведомый удлиняющий сегмент тяжелого рольганга, присоединяющийся к RDM, ширина роликов 450 мм, длина 2000 мм, грузоподъемность 1000 кг/м |
|
350-RDР 2000 |
подающий присоединяющий рольганг для угловых разрезов, длина 2000 мм, ширина роликов 450 мм, грузоподъемность 1000 кг/м, 7 роликов |
|
350-RDZ 2000 |
приемный присоединяющий рольганг для угловых разрезов, длина 2000 мм, ширина роликов 450 мм, грузоподъемность 1000 кг/м, 7 роликов |
|
350-RDPM 2000 |
ведомый (двигатель, редуктор, преобразователь) подающий присоединяющий тяжелый рольганг для угловых разрезов, длина 2000 мм, ширина роликов 450 мм, грузоподъемность 1000 кг/м, 7 роликов |
|
350-RDZM 2000 |
ведомый (двигатель, редуктор, преобразователь) приемный присоединяющий тяжелый рольганг для угловых разрезов, длина 2000 мм, ширина роликов 450 мм, грузоподъемность 1000 кг/м, 7 роликов |
|
350-VZМР |
подающий ролик с приводом электродвигателем, который приспособлен для гидравлического подъема обрабатываемого материала поверх остальных роликов (присоединительная часть между станком и рольгангом), независимое управление на станке (собственный пульт управления) |
|
350-VZMZ |
приемный ролик с приводом электродвигателем, который приспособлен для гидравлического подъёма обрабатываемого материала поверх остальных роликов (присоединительная часть между станком и рольгангом), независимое управление на станке (собственный пульт управления) |
|
350 V |
ролик рольганга RDT, вставной в зазоры |
|
350-RB |
боковой опорный ролик неподвижный, высота 200 мм |
|
350-RBS |
боковой опорный ролик подвижный - для пакетов, высота 200 мм, поставляется только с роликом RB |
|
350-RDH |
независимый упорный ролик, налаживаемый по высоте, грузоподъемность статическая 700 кг |
|
OZP 1000 |
механический упор не подвижный с линейкой длины 1000 мм |
|
OZP 2000 |
механический упор не подвижный с линейкой длины 2000 мм |
|
OZP-D 1000 |
механический упор не подвижный с цифровым показателем заданной длины – длина 1000 мм |
|
OZP-D 2000 |
механический упор не подвижный с цифровым показателем заданной длины – длина 2000 мм |
|
OZS 2000 |
электромеханический упор для использования с рольгангом RDM длины 2000 мм |
|
OZS-D 2000 |
цифровой электромеханический упор для употребления с рольгангом RDM длины 2м |
|
OZP-L |
удлиняющий сегмент упора OZP на 2000мм |
|
OZD-L |
удлиняющий сегмент цифрового отмеривания OZD на 2000мм |
|
350-OZ 1000 |
рабочая плита для отмеривания материала длины 1000мм |
|
350-OZK |
опорная консоль отмеривания |
|
350-QPARTS |
набор расходных запчастей (6шт. твердосплавных пластин LNKW 19-1198000,HF10, 6шт. винт твердосплавных пластин US14, 4шт. подшипник 6003 2RS, 20шт. очистительная щетка CK) |
|
350-NAV |
руководство по обслуживанию в печатном виде |
|
PAL3 |
упаковка на поддоне 1,2x2,4 м |
|
OBAL3 |
упаковка в деревянном ящике 1,2x2,4м |

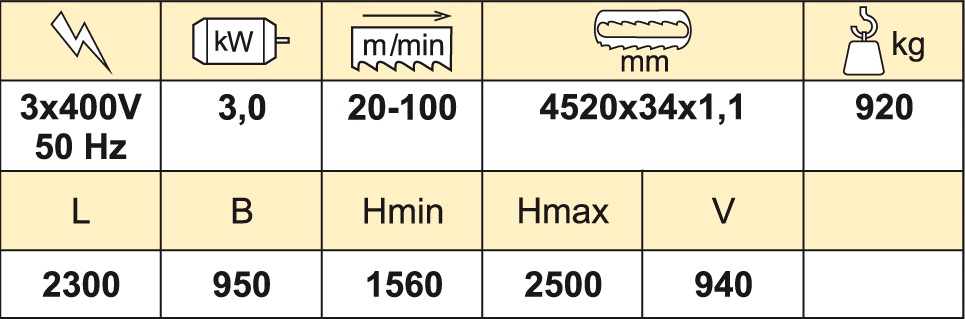

ТЕХНИЧЕСКИЕ ДАННЫЕ PEGAS 350x400 SHI-LR-F -
|
